简单介绍

    永阳报警型液位控制器在投入式液位变送器的基础上添加了智能数显仪表带上下限两个报警点（可调）每个报警点可输出开关量信号（常开或常闭可选）,芯体采用扩散硅压阻芯体,316全不锈钢结构,主要适用于河流、地下水位、水库、水塔及容器等的液位测量与控制。电路采用信号隔离放大，截频干扰设计（抗干扰能力强，防雷击）过压保护，限流保护，抗冲击，防腐等设计。

  YY-LM系列报警型液位控制器

  永阳报警型液位控制器特点：

    永阳YY-LM报警型液位控制器性能可靠，价格优惠。在投入式液位变送器的基础上添加了智能数显仪表带上下限两个报警点（可调）每个报警点可输出开关量信号（常开或常闭可选）,YY-LM液位控制器应用中性能稳定。

  一、静压测量原理
    当传感器投入到被测液体中某一深度时，传感器迎液面受到的压力公式为：Ρ=ρ.g.H + Po式中：
    P： 液位计迎液面所受压力
    ρ： 被测液体密度
    g： 重力加速度（调试时按照9.8015）
  Po： 液面上大气压
    H：传感器投入液体的深度
    同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压Po与传感器的负压腔相连，以抵消传感器背面的Po，使传感器测得压力为：ρ.g.H，显然,通过测取压力P，可以得到液位深。

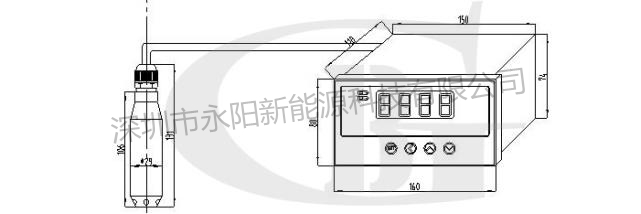

  二、主要尺寸

    图仪表尺寸：W*H*L=160*80*125mm

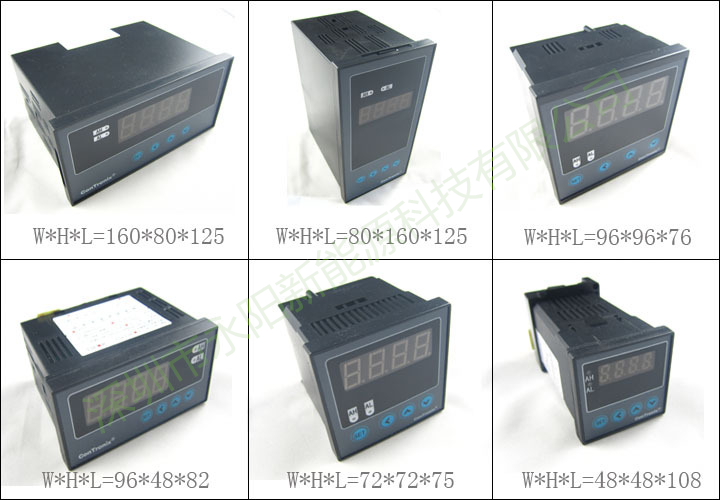

  其他可选规格：

                     W*H*L=80*160*125mm                           W*H*L=96*96*76mm

                     W*H*L=96*48*82mm                               W*H*L=48*96*82mm

                     W*H*L=72*72*75mm                              W*H*L=48*48*108mm

  三、适用范围

●工业现场液位测量与控制	●船舶及航海系统
●水文测量与监控	●城市及供水系统
●水库大坝水位测量	●循环水及污水处理系统
●消防水箱泡沫水箱	●小区二次给水
●井或开放水域的深度或液位测量	●地下水水位测量

  四、技术及结构指标

●量程范围	0-0.3m～600m
●精 度	±0.2% FS.可选±0.1% FS.
●仪表供电	220v或24vdc
●输出信号	4～20mA  或0～5VDC或0～10VDC或1～5VDC或RS485或开关量等
●负载特性	（电流型）250~1425Ω（电压型）≥2KΩ
●工作温度	-10℃～+80℃
●过载能力	200% FS.
●防护等级	IP68
●采样频率	≤2ms
●壳体材质	316L不锈钢
●环境温度	-40～85℃
●长期稳定性	≤0.1F·S/年
●温度漂移	±0.01%FS/℃

  五、注意事项

    1．品时请检查包装是否完好，并核对变送器型号，规格是否与您选购的产品相符；

    2．禁止测量弱酸性以上的酸性介质（PH6以下），简单识别方法手可以接触即可。

    3．液位变送器出厂时附带有永久性连接电缆，电缆的延伸必须保证电缆已经出最高水位方可延伸（接线部位要保持干燥通风），深井测量必须出井口再进行延伸。

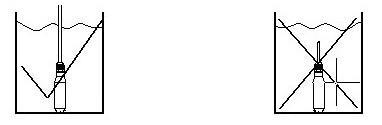

    4．在安装液位变送器时要注意保证连接电缆的完好，禁止硬物接触或磨损电缆。

    5．电源输出电压是否符合探头供电要求，确保压力源最高压力在该产品的量程范围内；

    6．传感器属于精密器件，用户在使用时请不要自行拆解，更不能碰触膜片，以免照成产品损坏

  六、 清洗保养

    只能使用中性的试剂清洗变送器，避免使用带有腐蚀性的试剂清洗，如酸、碱性溶剂。

  七、储存

    变送器属于精密仪器，应存放在干燥通风常温的室内环境。

  八、售后

    1.产品在保修期内经本厂技术检测属于质量问题本公司承担全部维修费用及来回运费；

    2.请在寄回前务必把残余的介质清理干净，特别是对人身健康有害的物质，如腐蚀性，有毒的，致癌的或具有辐射性的物质；
