压力变送器的接口电路图
2015-2-27 15:01:25 点击：

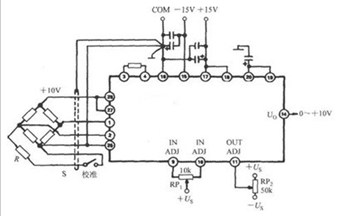

一种典型的压力变送器与1B31的接口电路如下图所示。1B31输出稳定的+10V激励电压，压力变送器满量程输出电压为30mV。 设定1B31的增益为333.3倍，能使0～10000磅/英寸2的压力转换成0～10V的输出。为消除接地环流，信号返回端及屏蔽电缆必须在同一点接地。S为校准开关，R为支路校准电阻，可对满度输出80%的点进行校准。
